Sistemas C.DOM para sistemas centralizados

Visualización del consumo

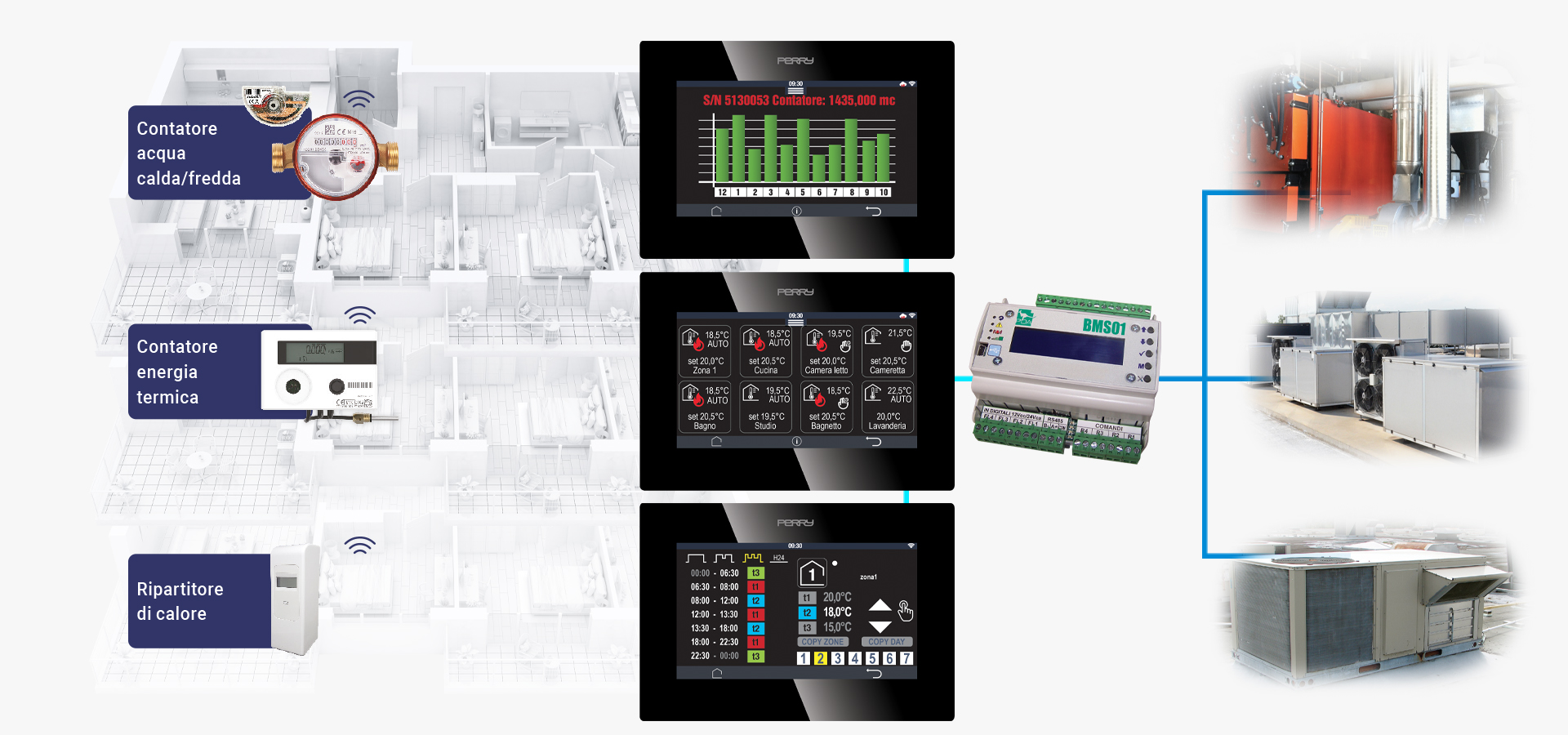

Los instrumentos de medida ya sean repartidores de calor que cuentan unidades, contadores de energía térmica que miden KWh o contadores de agua sanitaria que muestran litros, se conectan de forma inalámbrica con el C.DOM, que permite al usuario ver los datos de consumo con actualizaciones diarias e interpretarlos de conformidad con las prescripciones del Decreto Legislativo 73 de 14/7/2020.
A través de la conexión Wi-Fi, el C.DOM publica los datos en la nube para que el gestor del edificio pueda exportar los datos de consumo desde una ubicación remota sin necesidad de desplazarse a la planta.
Los datos también pueden exponerse a través de la API RESTful JSON, lo que permite al gestor que pretenda realizar análisis posteriores procesarlos exportándolos de una forma sencilla, moderna y rápida.

Telecontrol

Un sistema de telecontrol es un conjunto de equipos hardware y software que permite la supervisión remota de la planta y la racionalización de su consumo mediante la optimización de su funcionamiento.
Nuestro sistema de telecontrol es versátil, fácil de usar e inteligente, y ha sido diseñado específicamente para el uso diario de los operadores de planta.
Su versatilidad nos permite adaptar nuestras soluciones al tipo de planta y a las necesidades específicas del cliente.
Su capacidad de supervisión inteligente es un requisito previo para una planta eficiente. A través de un diagnóstico inmediato y constante, el sistema de supervisión interviene con acciones correctivas de ajuste que reducen el impacto de las variables y devuelven la planta a los parámetros deseados.
El fácil acceso a los datos, a través de la plataforma Cloud, permite al gestor consultar el sistema desde cualquier dispositivo de forma sencilla e intuitiva.

Nuestro sistema, fruto de la integración y puesta en común de competencias específicas adquiridas a lo largo de los años, se propone al mercado como un sistema integrado de telecontrol, monitorización y supervisión que responde a todas las necesidades del mundo de la regulación HVAC.
El sistema de telecontrol, a través de dispositivos de campo y del portal en la nube, permite la gestión y regulación del sistema, mientras que el sistema de termorregulación multizona para pisos, mediante la unidad de control C.DOM, sensores de temperatura y humedad y actuadores, monitoriza y regula la evolución de la temperatura en base a las consignas establecidas por el usuario o gestor.

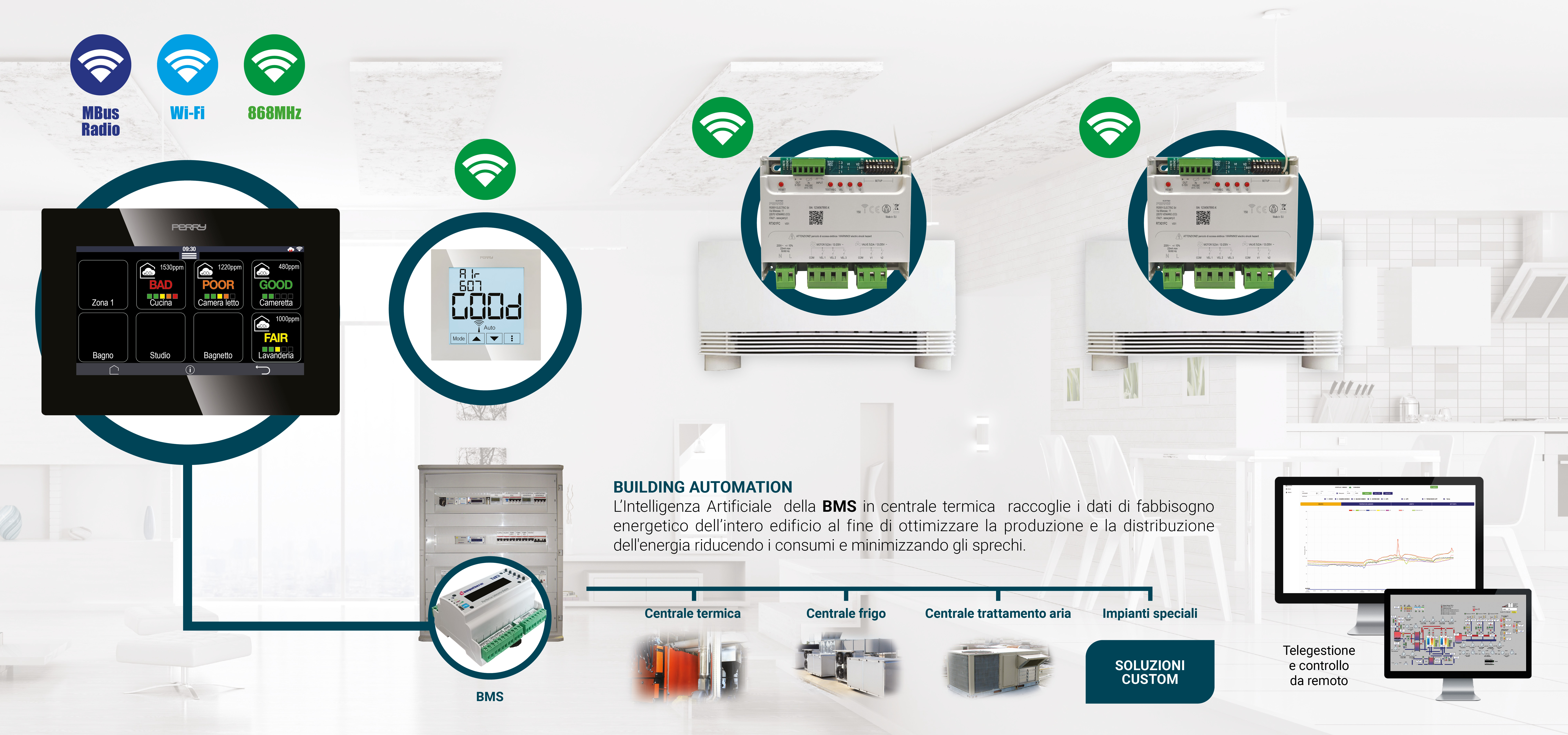

El sistema permite una regulación completa y puntual de todo el edificio en términos de automatización de edificios, y también la integración de terceros con protocolo de comunicación ModBus RTU RS485 en la parte de planta, y con servicios RESTFul API en JSon mediante comunicación servidor a servidor o servidor a aplicación para la integración del sistema.

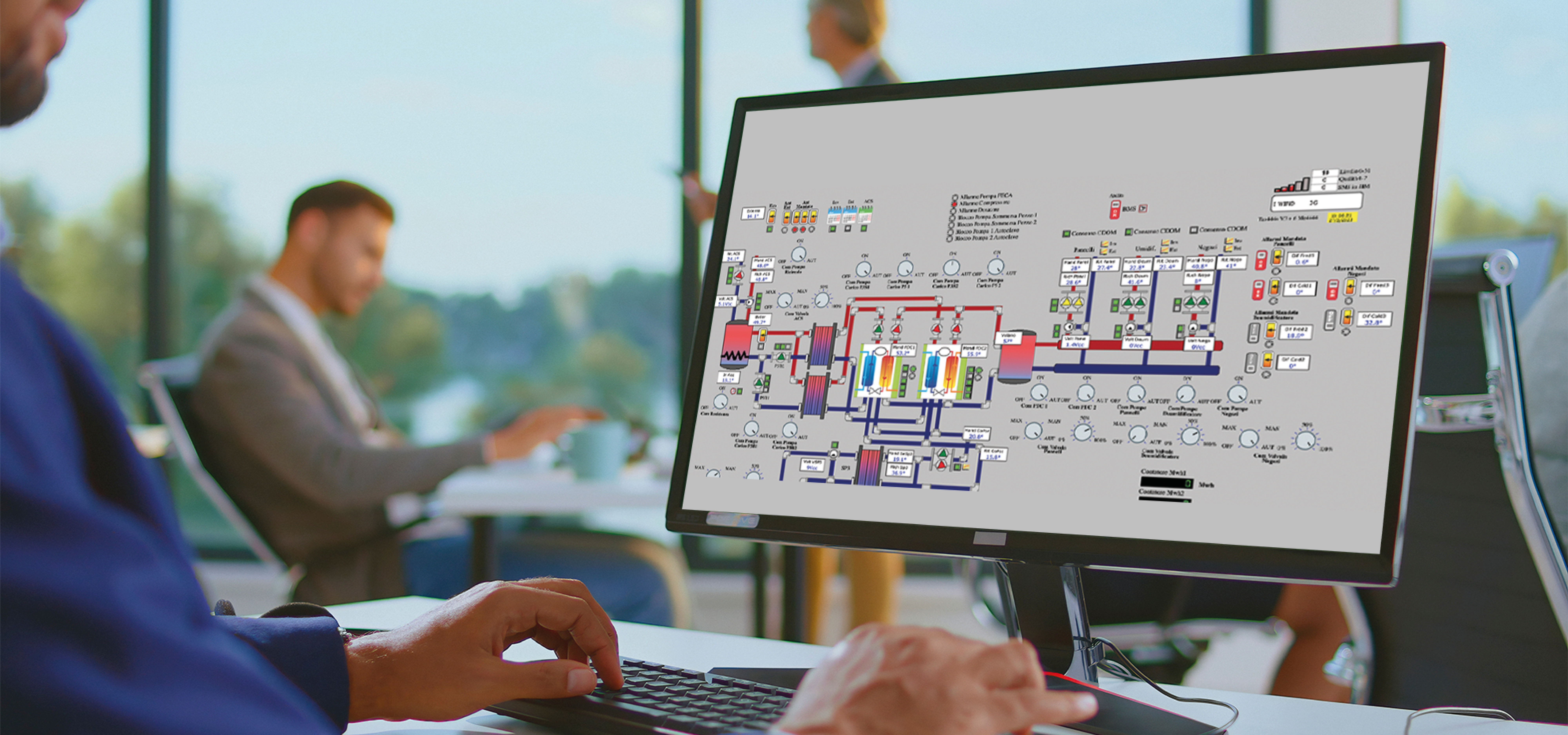

Software de supervisión para sistemas BMS

El servicio web de los sistemas de telegestión nace de la necesidad de poder supervisar y gestionar las instalaciones a distancia, de forma sencilla e intuitiva y sin la limitación de un software cargado en máquinas específicas. Al conectarse al portal, el cliente tiene acceso a la lista completa de sus instalaciones y puede operar la supervisión, la gestión operativa, la distribución de proxies, la configuración de lógicas, la visualización de datos históricos, el acceso a servicios expuestos mediante API y la gestión de alarmas.
El sencillo mecanismo TOKEN desarrollado requiere que el cliente adquiera una cantidad de créditos (tokens) en función del número de instalaciones que pretenda conectar y gestionar a través del portal.
El sistema descarga automáticamente de la cuenta del propietario 1 Token por cada instalación efectivamente conectada, y notifica al cliente con suficiente antelación (mediante notificación automática por correo electrónico) cuando se agoten los créditos.
CESTA DE CRÉDITOS: para facilitar la gestión de instalaciones en varias cuentas de propietario, se establece una «cesta» de créditos. Esta cesta estará siempre vinculada a la cuenta de propietario y podrá ser compartida entre varios usuarios propietarios registrados en el Portal Nube, siempre que se pongan de acuerdo entre sí, de forma que el saldo de crédito pueda ser compartido entre varios usuarios propietarios que utilicen el servicio. El importe restante de la recarga siempre será visible en el propio panel de gestión del crédito.

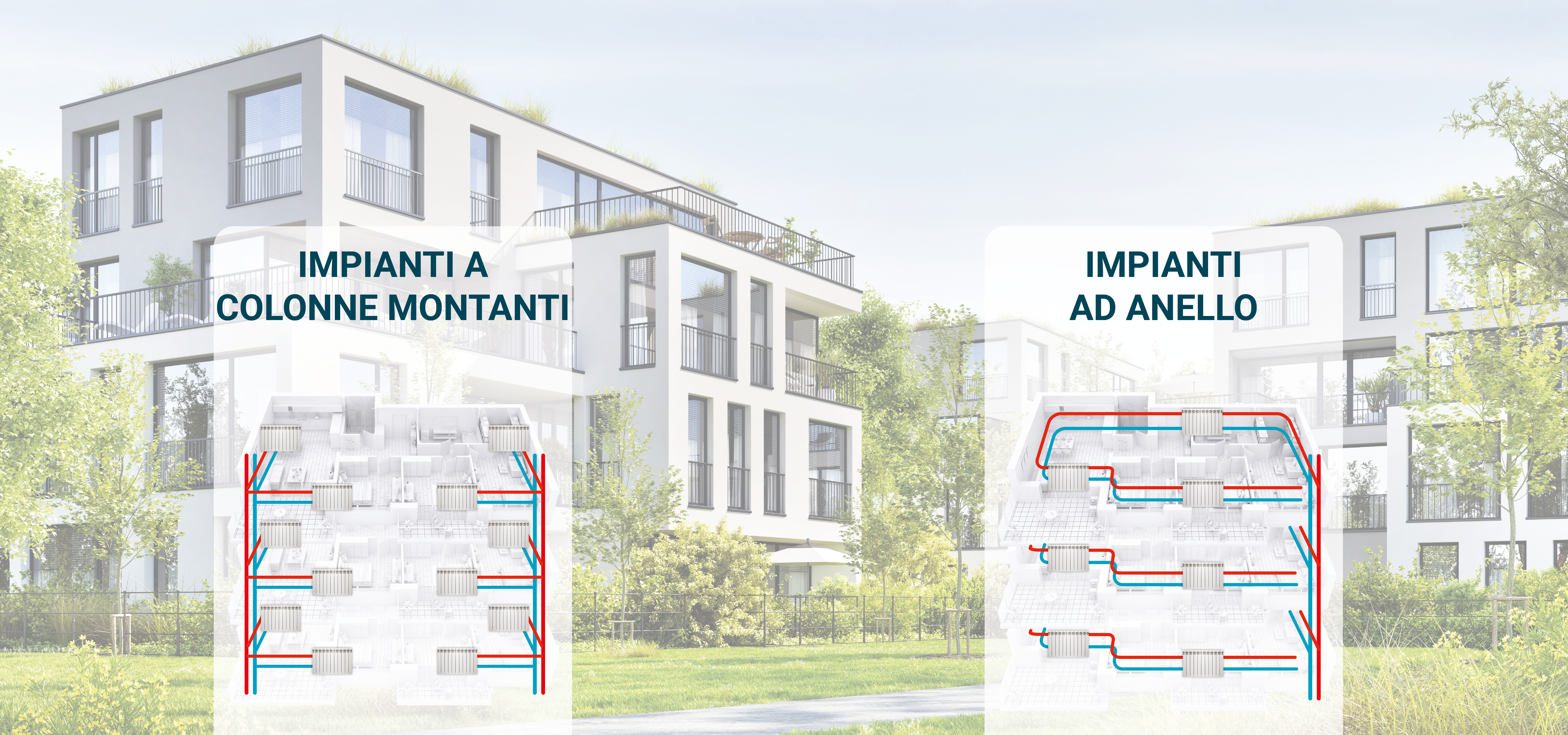

Compatibilidad con distintos tipos de bloques de viviendas

El sistema C.DOM se integra a la perfección con los diferentes tipos de bloques de apartamentos, tanto en el caso de distribución por columna vertical como en el caso de distribución por bucle.

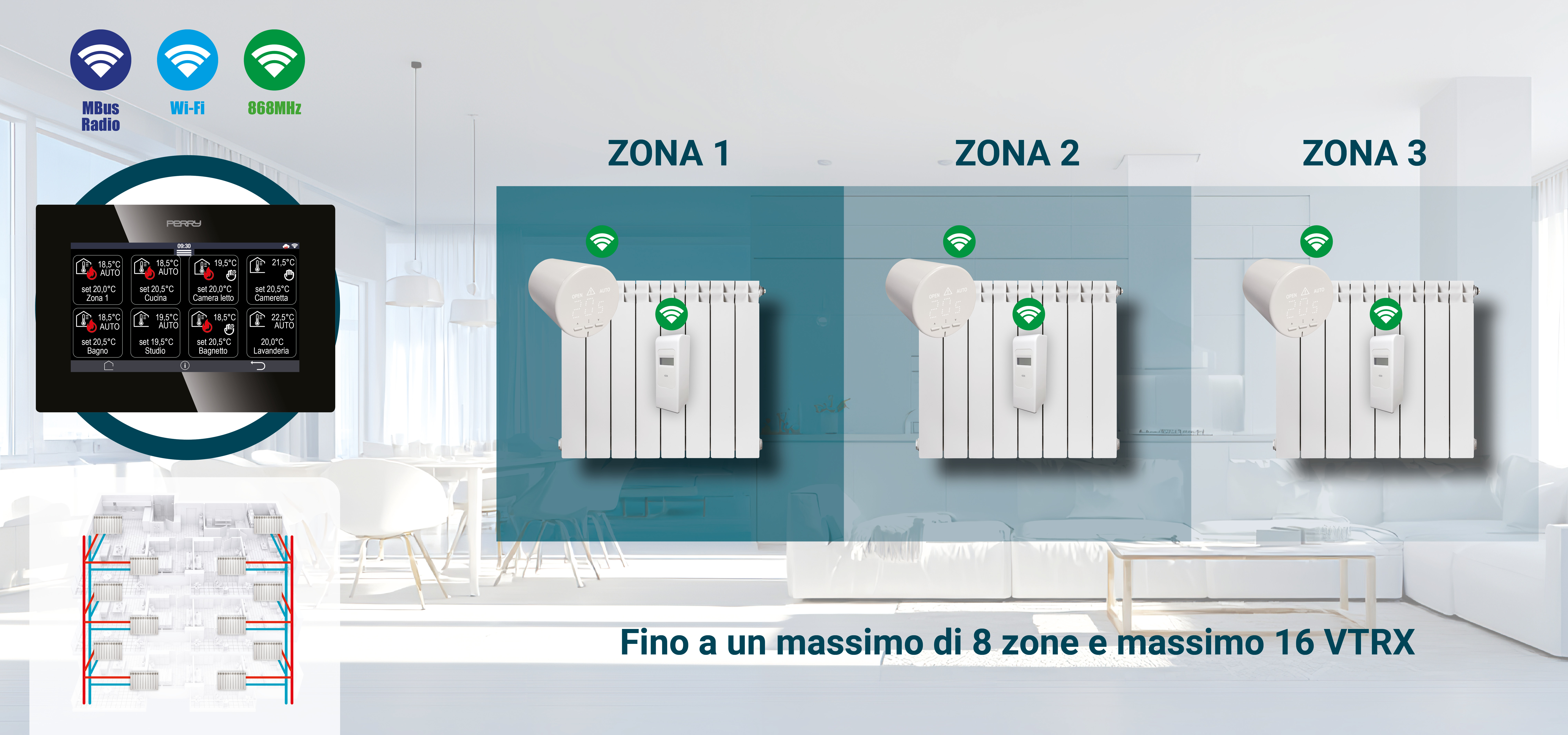

En el caso de la distribución en columna vertical, en la que el fluido termovector atraviesa la columna en varios pisos, la termorregulación del local se gestiona desde el C.DOM y desde las válvulas electrónicas VTRX que regulan el caudal de las válvulas modulando este en función de la orden inalámbrica recibida del C.DOM.
Los repartidores de calor, instalados en los radiadores, contabilizan el consumo de energía y envían los datos a la centralita C.DOM a través de una comunicación inalámbrica compatible con OMS.
Si además de radiadores hay fan coils, los receptores RTX se encargan de ejecutar la orden de control de temperatura.

En el caso de que exista un bucle de distribución en el que el fluido termovector circule por el interior del piso a través de una válvula de área, el control de la temperatura ambiente lo gestiona el C.DOM y, si existe un sistema radiante con colectores de distribución, las barras de potencia.

Los sensores de temperatura ambiente, disponibles en versión empotrable con placas frontales de acabado específicas para ser compatibles con las cajas de cableado más populares, comparten los datos con la centralita para la apertura/cierre de los circuitos según Tamb y Tset.
Los contadores de energía térmica y los contadores de agua sanitaria, instalados en la caja de contabilización, se encargan de contabilizar y envían los datos a la centralita C.DOM mediante comunicación inalámbrica M-BUS.

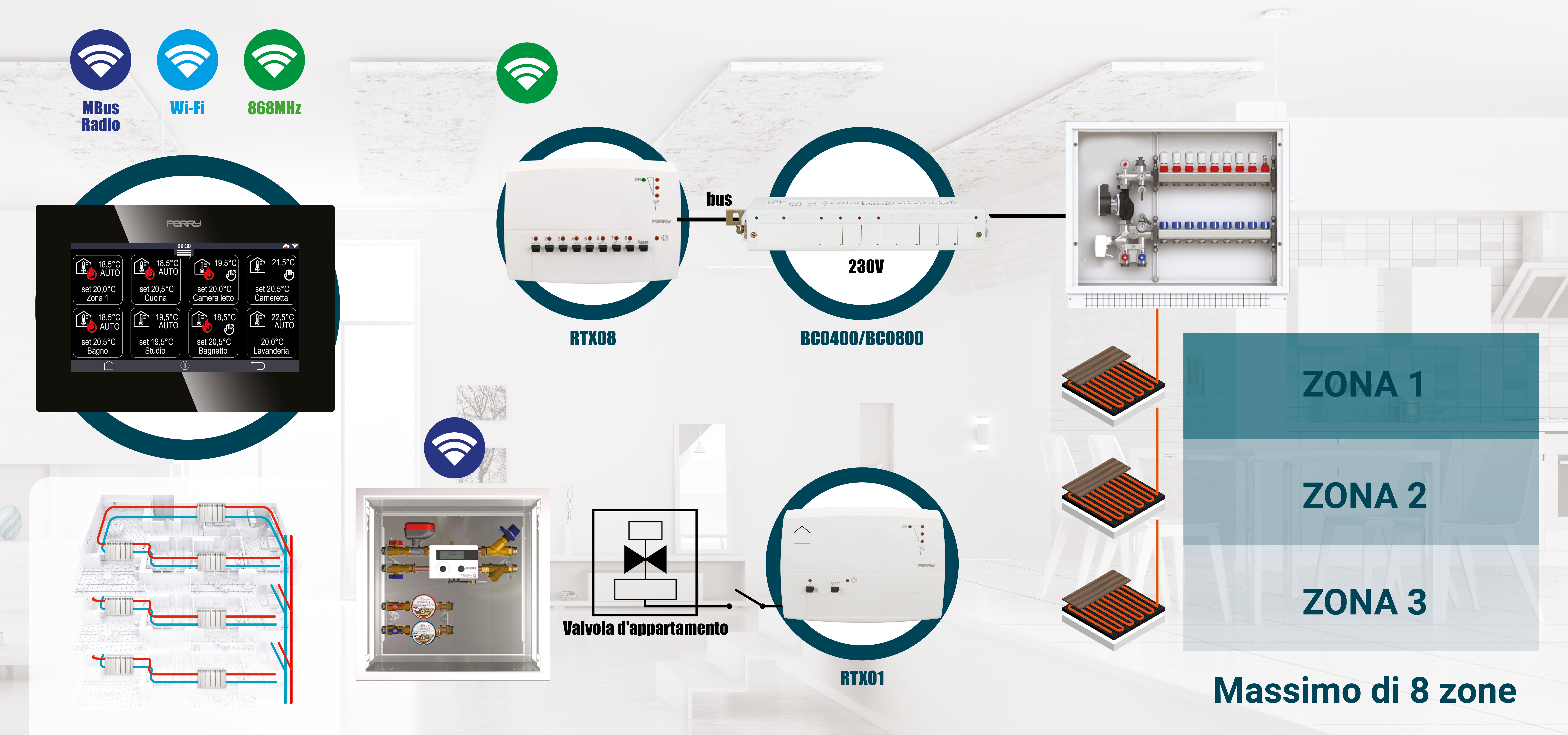

Sistemas centralizados con paneles radiantes

C.DOM, en función de las temperaturas detectadas en las distintas estancias por las sondas de temperatura y humedad, controla la apertura/cierre de los actuadores colocados en el colector de distribución a través de la barra de potencia de 4 u 8 salidas.
En cada zona climática es posible instalar termostatos, termohumidostatos o una de las sondas de temperatura (mural o empotrada) para controlar la temperatura.

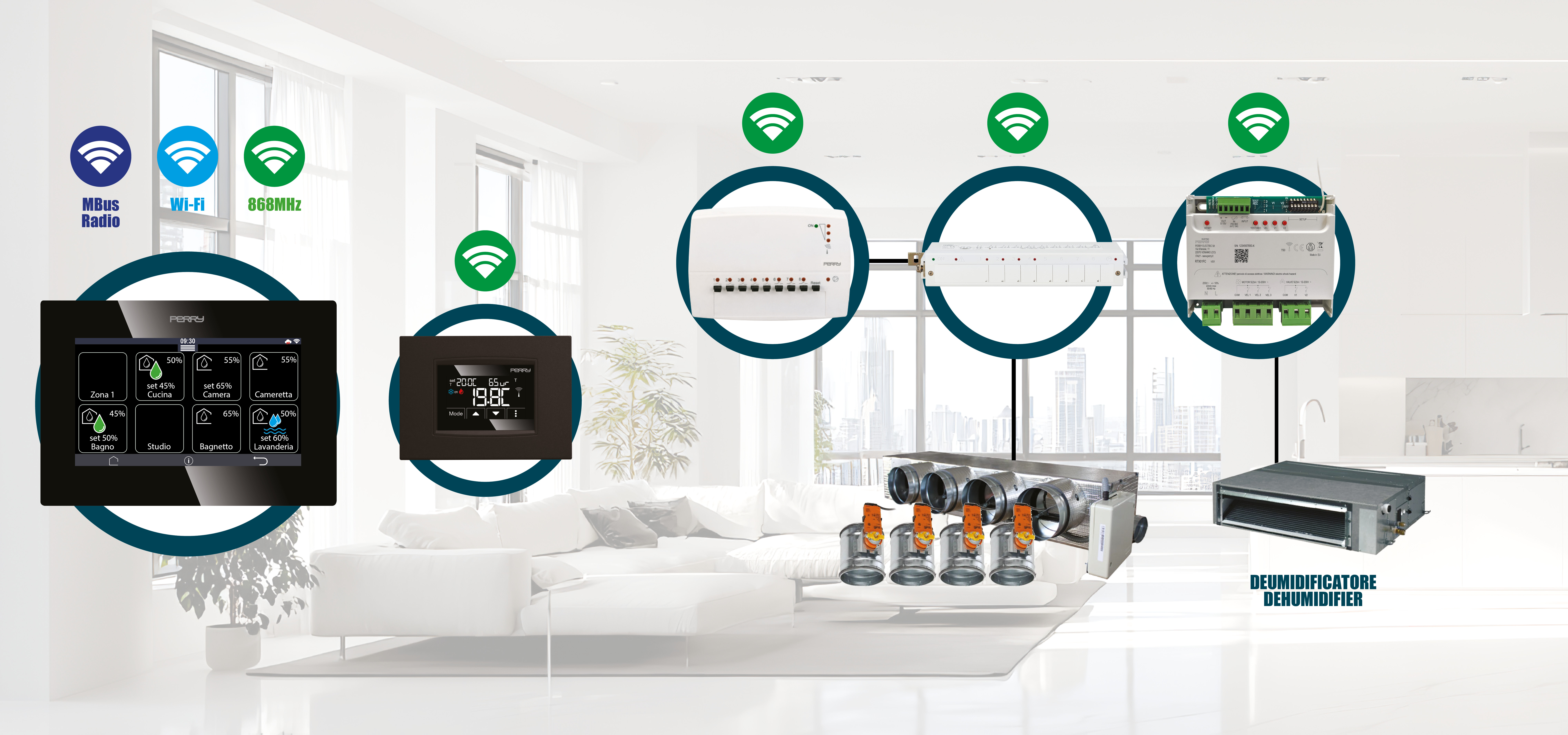

Si hay un deshumidificador, también es posible integrar la gestión de la humedad mediante un sensor especial.
Los contadores de energía térmica y los contadores de agua sanitaria comunican las mediciones al C.DOM por radiofrecuencia, por lo que los datos de consumo están disponibles tanto en la pantalla en color del cronotermostato multizona como a distancia a través de la aplicación.

LIMITES:
8 zonas térmicas.
16 relés para el control de actuadores electrotérmicos en colector.
2 contadores de energía térmica.
4 contadores de agua sanitaria.

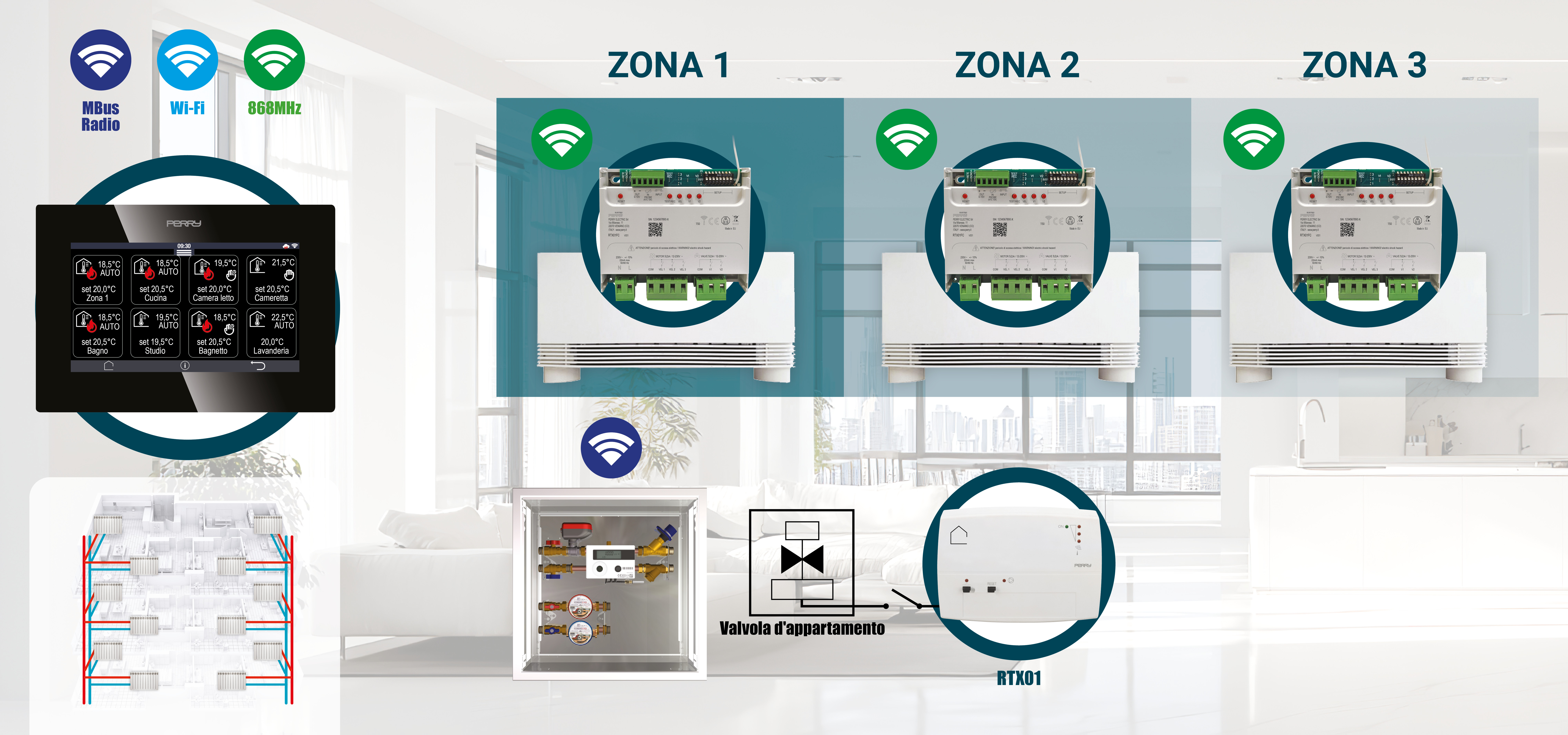

Sistemas centralizados con fancoils

C.DOM, en función de las temperaturas detectadas en las distintas estancias por las sondas de temperatura, controla el encendido y apagado de los fancoils mediante transceptores vía radio de 1 ó 2 contactos.
En cada zona climática, es posible instalar termostatos, termohumidostatos o una de las sondas de temperatura (mural o empotrada). Toda la comunicación se realiza a través de ondas de radio. Los contadores de energía térmica y los contadores de agua sanitaria comunican las mediciones al C.DOM a través de radiofrecuencia, con lo que los datos de consumo están disponibles tanto en la pantalla a color del cronotermostato multizona como de forma remota a través de la aplicación.

LIMITES:
8 zonas térmicas como máximo.
16 transceptores radio de 1 contacto.
8 transceptores vía radio de 2 contactos.
2 contadores de energía térmica.
4 contadores de agua sanitaria.
