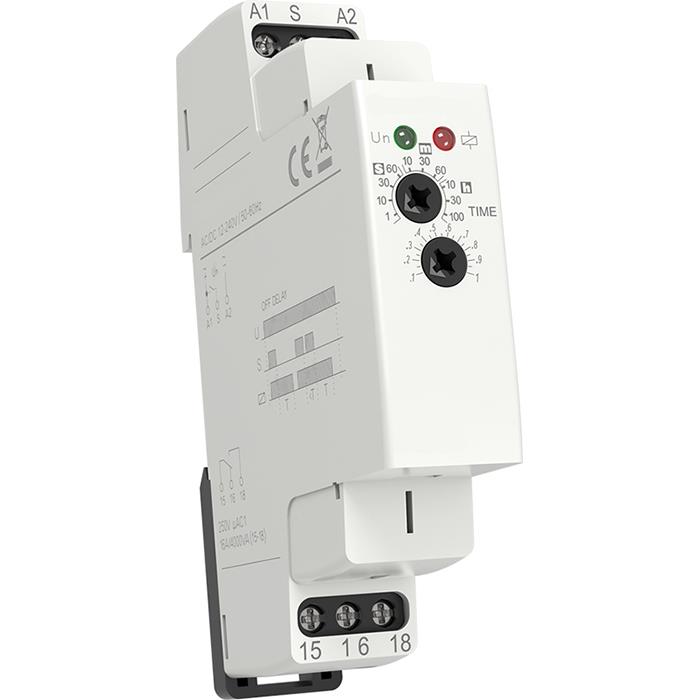

Relè temporizzato monofunzione con intermittenza 1 DIN
Temporizzatori monofunzione sono adatti per le applicazioni dove c’è una chiara funzione richiesta in anticipo e sono adatti per un uso universale in automazione, controllo e regolazione o per applicazioni domestiche.
4 modelli a scelta: A, B, C, E.
Tutte le funzioni avviate dalla tensione di alimentazione possono utilizzare l’ingresso di controllo per inibire la temporizzazione (pausa).
LED rosso multifunzione lampeggia o si accende a seconda dello stato operativo.
Alimentazione
Terminali di alimentazione A1 - A2
Tensione di alimentazione AC/DC 12-240 V (AC 50/60 Hz)
Potenza assorbita (max) 2 VA/1,5 W
Tolleranza voltaggio -15% +10%
Indicazione alimentazione LED verde
Funzione
Temporizzazione 0,1 s - 100 ore
Impostazione switch e potenziometro
Tolleranza sul tempo 5% su impostazione meccanica
Precisione di ripetizione 0,2% su valore impostato
Uscite
Tipo uscite 1 contatto in scambio
Materiale contatti AgNi
Corrente nominale 16 A / AC1
Capacità di interruzione 4.000 VA/AC1, 384 W/DC
Tensione di commutazione 250V AC/24V DC
Potenza dissipata (contatti) max 1.2 W
Indicazione uscita LED rosso multifunzione
Vita elettrica 50.000 operazioni
Vita meccanica 10.000.000 operazioni
Tempo di reset max 150 ms
Altre informazioni
Uso domestico / terziario / industriale
Tipo installazione barra DIN
Grado protezione (IP) IP20 / IP40 a retroquadro
Rigidità dielettrica 4.000 V a.c.
Sezione max. cavi ai morsetti 1 x 2,5 o 2 x 1,5 mmq
1 x 2,5 mmq con capocorda
Temperatura funzionamento -20 ÷ 55°C
Temperatura stoccaggio -30 ÷ 70°C
Grado di inquinamento 2
Categoria di sovratensione III
Standard EN 61812-1
Dimensioni (L x P x H) mm 17,6 x 64 x 90
Peso 61 g.
