Relè industriale UNDECAL 230V a.c. Alimentazione 230V a.c. 3 contatti in scambio
10A/250V
Relè industriale UNDECAL 230V a.c. Alimentazione 230V a.c. 3 contatti in scambio 10A/250V
CARATTERISTICHE
Dati principali
Tipo
OCTAL / UNDECAL
Tensione di alimentazione
12 - 24 - 48 - 60V c.c. (mod DC)
12 - 24 - 48 - 110 - 230V c.a. (mod CC)
Carico nominale
10A/250Vc.a. - 30V c.c.
Carico in AC1
12A/250Vc.a. - 30V c.c.
Potenza commutabile max
2500VA / 300W
Tensione commutabile max
250Vc.a. / 30V c.c.
Potenza motori
1/3 HP a 240V c.a.
Materiale contatti
AG - CdO
Descrizione
Uso
terziario / industriale
Tipo uscite
in scambio libero da potenziale

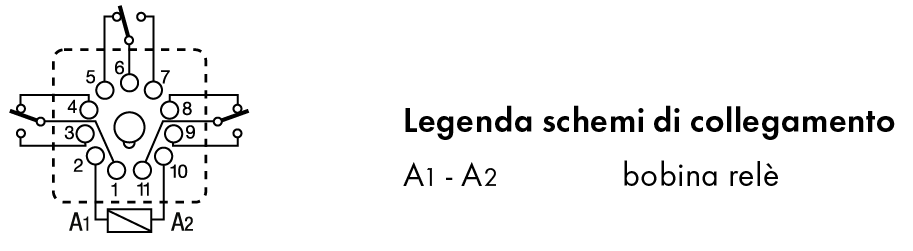

Contatti disponibili
2 in deviazione (2 x ) OCTAL
3 in deviazione (3 x ) UNDECAL

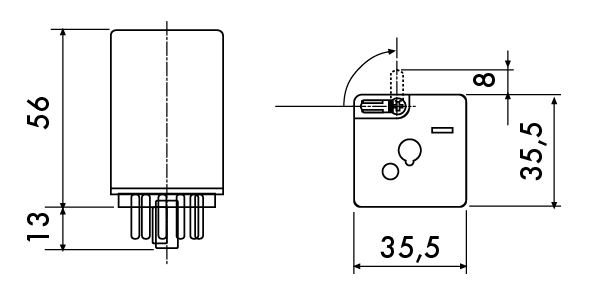

Dimensioni (L x P x H) mm
21,5 x 28 x 36
Peso
37 g.
Dati generali
Tipo installazione
su zoccolo
Grado protezione (IP)
IP20

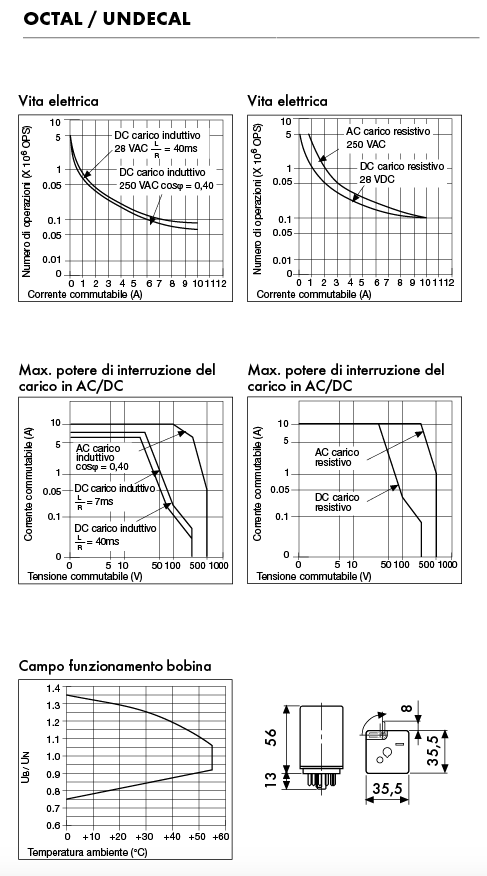

Vita elettrica (operazioni)
100.000
Vita meccanica (operazioni)
10.000.000
Resistenza d’isolamento (500 V d.c.)
1.000 MO
Rigidità dielettrica (contatti aperti)
750 V a.c.
Rigidità dielettrica (contatti / bobina)
3.750 V a.c.
Carico minimo
100 mA / 5 V d.c.
Potenza dissipata
1.5 W (mod DC)
2.5 VA (mod AC)
Limiti di temperatura di Funzionamento
da -55 a + 70°C
Tempo di intervento (a tensione nominale)
25 msec max
Tempo di rilascio (a tensione nominale)
25 msec max
Temperatura ambiente
-55 ÷ + 70°C
Resistenza alle vibrazioni
10 ÷ 55 Hz 1.5 mm
Resistenza agli urti (funzionale)
100 m/sec2 /10 g
Resistenza agli urti (distruttiva)
1.000 m/sec2 /100 g
Umidità
35 % ÷ 95 %
Costruzione
cappottina antipolvere
Tensione nominale di isolamento
250 V
Tensione di tenuta a imp. nom.
2,2 KV
Grado di inquinamento
2
Categoria di sovratensione
III
