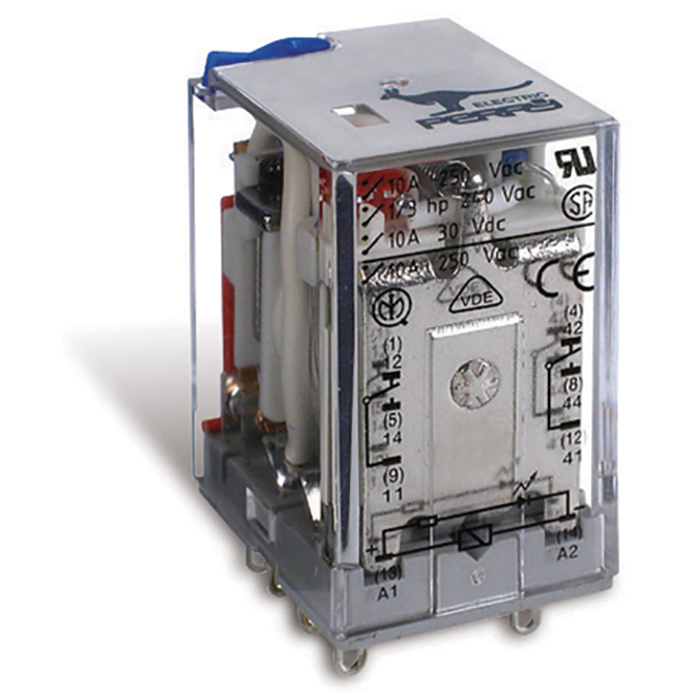

Relè industriale MIDI 2 contatti 48V c.c. Alimentazione 48V
c.c. 2 contatti in scambio 10A/250V
Relè industriale MIDI 2 contatti 48V c.c. Alimentazione 48V c.c. 2 contatti in scambio 10A/250V
CARATTERISTICHE
Dati principali
Tipo
MIDI-2
Tensione di alimentazione:
12 - 24 - 48 - 60V c.c. (mod DC)
12 - 24 - 48 - 110 - 230V c.a. (mod AC)
Carico nominale:
10A/250Vc.a. - 30V c.c. (MIDI-2)
5A/250Vc.a. - 30V c.c. (MIDI-4)
Carico in AC1:
12A/250Vc.a. - 30V c.c. (MIDI-2)
6A/250Vc.a.- 30V c.c. (MIDI-4)
Potenza commutabile max:
2500VA / 300W (MIDI-2)
1250VA / 300W (MIDI-4)
Tensione commutabile max:
250Vc.a. / 30V c.c.
Potenza motori:
1/3 HP a 240V c.a. (MIDI-2)
1/6 HP a 240V c.a. (MIDI-4)
Materiale contatti:
AG – CdO
Tipo di Funzionamento:
monostabile
Descrizione
Uso:
terziario / industriale
Tipo uscite:
in scambio libero da potenziale

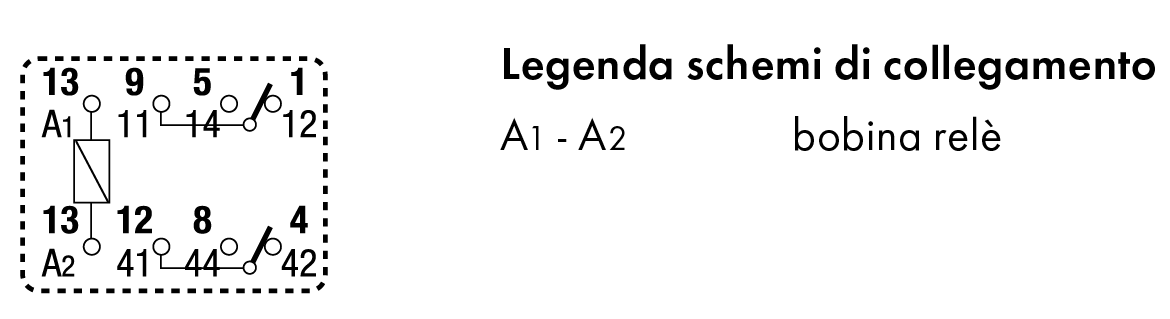

Contatti disponibili:
2 in deviazione(2 x ) (MIDI- 2)
4 in deviazione (4 x ) (MIDI- 4)

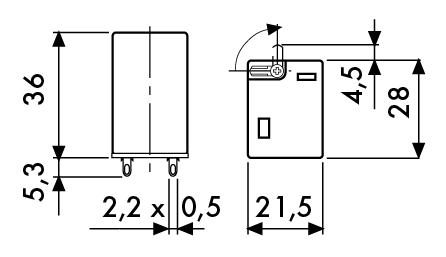

Dimensioni (L x P x H) mm:
21,5 x 28 x 36
Peso:
37 g.
Dati generali
Tipo installazione:
su zoccolo
Grado protezione (IP):
IP20

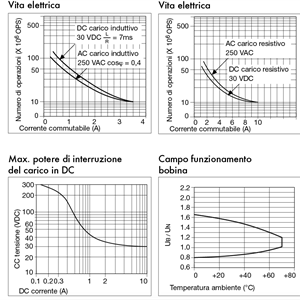

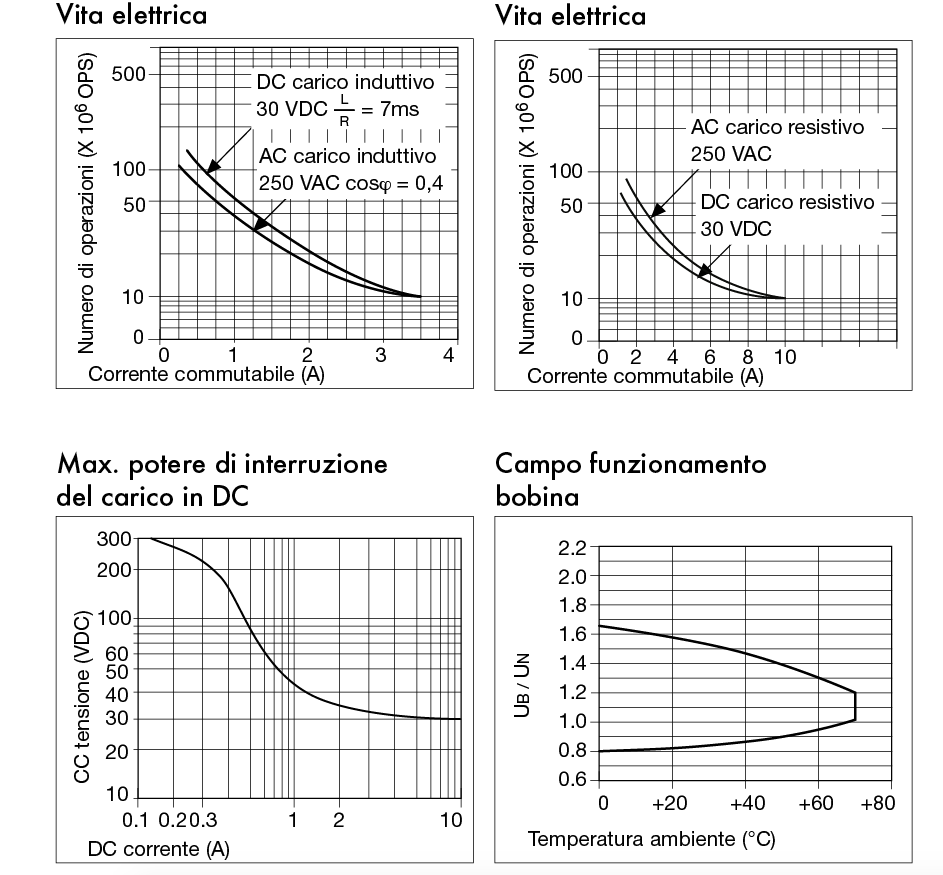

Vita elettrica (operazioni):
100.000
Vita meccanica (operazioni):
10.000.000
Resistenza d’isolamento (500 V d.c.):
1.000 MO
Rigidità dielettrica (contatti aperti):
750 V a.c. (MIDI-2)
1.550V a.c. (MIDI-4)
Rigiditˆ dielettrica (contatti / bobina):
3.750V a.c.
Carico minimo:
100mA / 5V c.c.
Potenza dissipata:
0.9 W (mod DC)
1.2 VA (mod AC)
Limiti di temperatura di Funzionamento:
da -55 a + 70°C
Tempo di intervento (a tensione nominale):
25 msec max
Tempo di rilascio (a tensione nominale):
25 msec max
Temperatura ambiente:
-55 ÷ + 70°C
Resistenza alle vibrazioni:
10 ÷ 55 Hz 1.5 mm
Resistenza agli urti (funzionale):
100 m/sec2 /10 g
Resistenza agli urti (distruttiva):
1.000 m/sec2 /100 g
Umidità:
35 % ÷ 95 %
Costruzione:
cappottina antipolvere
Tensione nominale di isolamento:
250 V
Tensione di tenuta a imp. Nom.:
2,2 KV
Grado di inquinamento:
2
Categoria di sovratensione:
III
