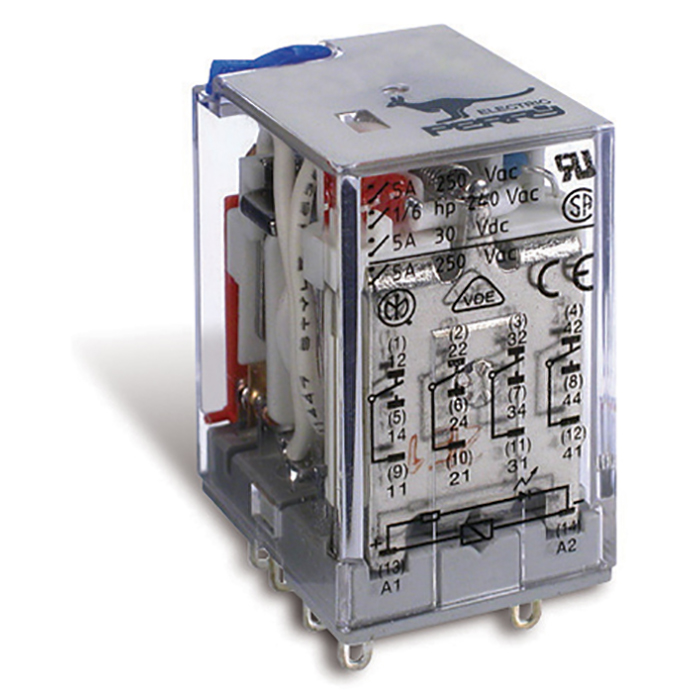

Relé industrial MIDI 4 contactos 230V c.a.
Alimentación 230V c.a.
4 contactos de conmutación 5A/250V
Relé industrial MIDI 4 contactos 230V c.a.
Alimentación 230V c.a.
4 contactos de conmutación 5A/250V
ESPECIFICACIONES TÉCNICAS
Datos principales
Tipo MIDI-2
Tensión de alimentación 12 - 24 - 48 - 60V d.c. (mod DC) 12 - 24 - 48 - 110 - 230V a.c. (mod AC)
Carga nominal 10A / 250Va.c. - 30V d.c. (MIDI-2) 5A / 250Va.c. - 30V d.c. (MIDI-4)
Carga para AC1 12A / 250Va.c. - 30V d.c. (MIDI-2) 6A / 250Va.c. - 30V d.c. (MIDI-4)
Potencia máx. conmutable 2500VA / 300W (MIDI-2) 1250VA / 300W (MIDI-4)
Potencia máx. conmutable 250V a.c. / 30V d.c.
Potencia motores 1/3 HP a 240V a.c. (MIDI-2) 1/6 HP a 240V a.c. (MIDI-4)
Material de los contactos AG - CdO
Tipo de Funcionamiento monoestable
Descripción
Uso terciario / industrial
Tipo de salidas de conmutación, libres de potencial

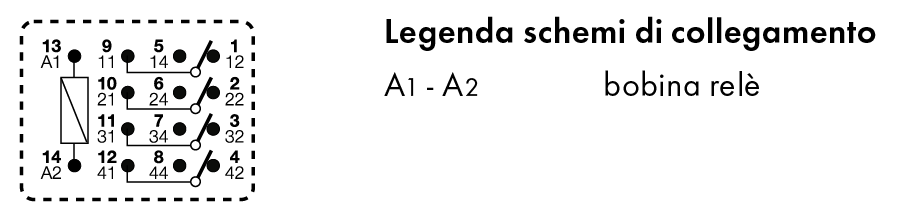

Contactos disponibles:
2 conmutados (2 x ) (MIDI-2)
4 conmutados (3 x ) (MIDI- 4)

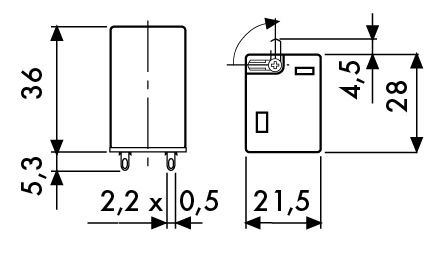

Dimensiones (A x P x H) mm 21,5 x 28 x 36
Peso 37 g.
Datos generales
Tipo de montaje en base
Grado de protección (IP) IP 20

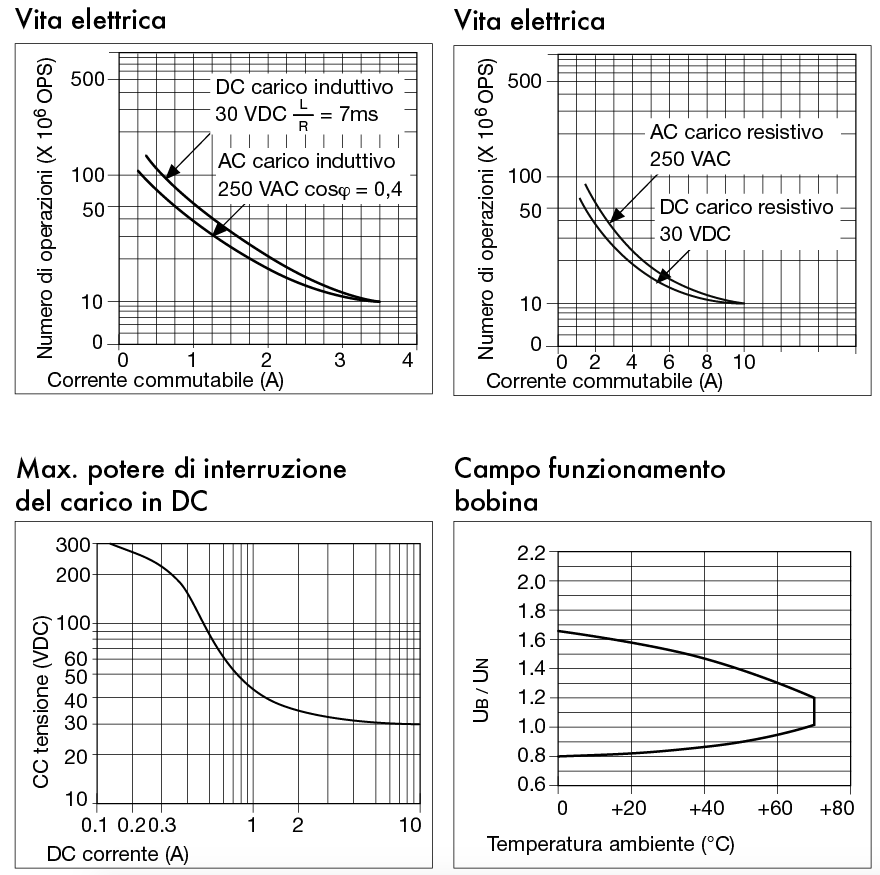

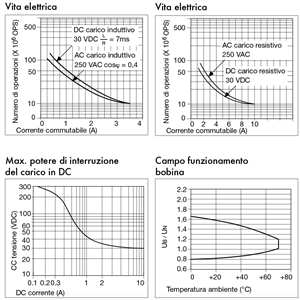

Vida eléctrica (operaciones) 100.000
Vida mecánica (operaciones) 10.000.000
Resistencia de aislamiento (500 V d.c.) 1.000 MO
Rigidez dieléctrica (contactos abiertos) 750 V a.c. (MIDI-2) 1.550V a.c. (MIDI-4)
Rigidez dieléctrica (contactos/bobina) 3.750 V a.c.
Carga mínima 100 mA / 5 V d.c.
Potencia disipada 0.9 W (mod DC) 1.2 VA (mod AC)
Límite temperatura de funcionamiento -55°C a +70°C
Tiempo de actuación (con tensión nom.) 25 mgec max
Tiempo de liberación (con tensión nom.) 25 mgec max
Temperatura ambiente -55 ÷ + 70 °C
Resistencia a las vibraciones 10 ÷ 55 Hz 1.5 mm
Resistencia a los golpes (funcional) 100 m / seg2 /10 g
Resistencia a los golpes (destructiva) 1.000 m / seg2 /100 g
Humedad 35 % ÷ 95 %
Fabricación cubierta antipolvo
Tensión nominal de aislamiento 250 V
Tensión de bloqueo con imp. nom. 2,2 KV
Grado de contaminación 2 2
Categoría de sobretensión III
