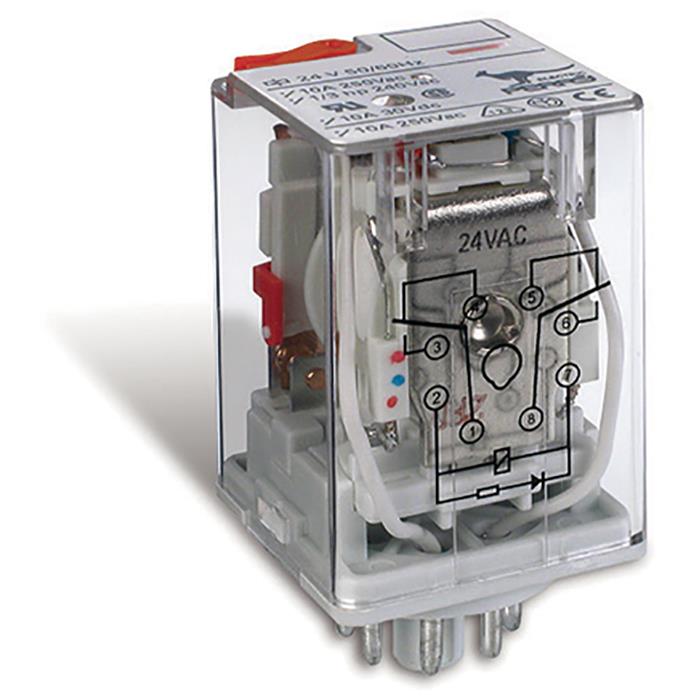

UNDECAL Industrie-Relais , 24V d.c.
Betriebsspannung 24V d.c. 3 potenzialfreiere Wechsler 10A / 250V
Type: OCTAL / UNDECAL
Betriebsspannung: 12-24-48-60V d.c. (Modele DC) 12-24-48-110
230V a.c. (Modele AC)
Nennlast: 10A / 250Va.c. - 30V d.c.
Last AC1: 12A / 250Va.c. - 30V d.c.
Maximale Schaltleistung: 2500VA / 300W
Maximale Schaltspannung: 250V a.c. / 30V d.c.
Motorleistung: 1/3 HP at 240V a.c.
Kontaktmaterial: AG - CdO
Verwendungszweck: Dienstleistungssektor / Industrie
Ausgänge: potenzialfreier Wechsel

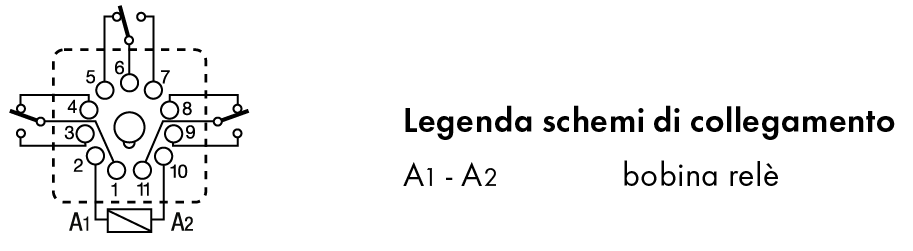

Verfügbare Kontakte: 2 Wechsler (2x ) OCTAL 3 Wechsler (3x ) UNDECAL
Maße (LxTxH) 21,5 x 28 x 36 mm
Gewicht 37 g
Fassungsmontage
Schutzgrad IP20

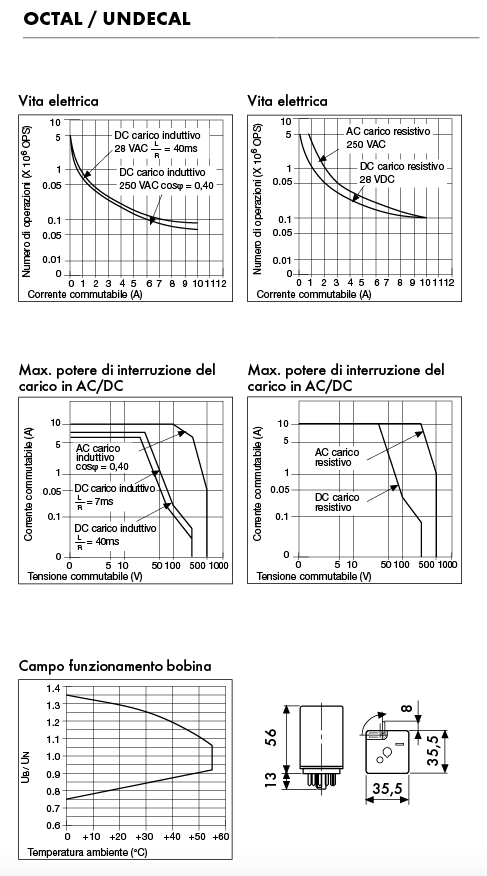

Elektrische Lebensdauer (Schaltspiele): 100.000
Mechanische Lebensdauer (Schaltspiele): 10.000.000
Isolationsfestigkeit (500 V d.c.): 1.000 MO
Spannungsfestigkeit (offene Kontakte): 750 V a.c. ?
Spannungsfestigkeit (Spule / kontakte): 3.750 V a.c.
Minimum Schaltlast: 100 mA / 5 V d.c.
Verlustleistung: 1.5 W (Modele DC) - 2.5 VA (Modele AC)
Temperaturbereich vom -55 bis + 70 °C
Ansprechfallzeit (Nennspannung): 25 msec max
Rückfallzeit (Nennspannung): 25 msec max
Raumtemperatur vom -55 bis + 70 °C
Vibrationsfestigkeit: 10 ÷ 55 Hz 1.5 mm
Schockfestigkeit (funktional): 100m/sec2/10g
Schockfestigkeit (destruktiv): 1.000m/sec2/100 g
Feuchtigkeit: 35 % ÷ 95 %
Bauweise: Staubkappe
Bemessungsisolationsspannung: 250 V
Nennstoßspannung: 2,2 KV
Verschmutzungsgrad: 2
Überspannungskategorie: III
